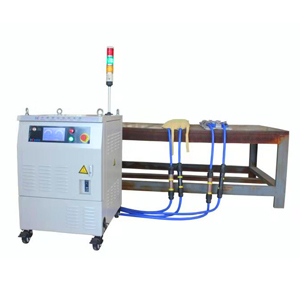

160KW中頻感應加熱器

設備參數	HYMF160/380
額定輸出功率	160KW
額定輸入電流	286A
輸出功率可調范圍	0.5%~100%額定功率
輸出電流可調范圍	2%~100%額定電流
控制精準度	1%
輸出電流可調靈敏度	最小0.1A
輸出功率可調靈敏度	最小0.1KW
諧振頻率跟蹤范圍	5-30KHz諧振頻率范圍可根據不同工件材質定制
功率	≥95%，包括輸出隔離變壓器
功率因數	≥95%，20%以上額定功率
輸入電源電壓	380VAC三相
輸入電源電壓允許波動范圍	-30%~+10%
輸入電源頻率	50KHz/60KHz
過載能力	1.10倍額定，1分鐘
柜體防護等級	IP20
冷卻方式	全空冷
環境溫度	-40℃~40℃
海拔	≤1000m，大于1000m降額運行
重量	315kg
外形尺寸	900mm*750mm*1100mm
長圖記錄儀	高度：350mm

系統采用 ZCS 電路實現高頻低損耗 IGBT 逆變，在 DSP 的控制下，能快速精準地跟蹤負載的變化，及時調整逆變頻率和相位；消除了目前普遍存在的 IGBT 逆變容易脫離 ZCS 模式的缺陷，因此解決了 IGBT 容易損壞的問題。較模擬控制方式相比，系統在跟蹤速度、跟蹤精度、綜合保護能力、效率等性能上均明顯提高。
2.多種模式不間斷運行——恒溫度閉環運行
裝置內置PID 程序，適合溫度閉環運行，也可以實現升溫及降溫速度控制。由于采用數字式，適應各種快速和慢速溫度變化的場合，溫度時間常數范圍從 1 秒至數萬秒，并且可以在線整定。
3.實時跟蹤保護——RS232/RS485 通訊功能
裝置配置 RS232/RS485C 接口和通訊協議，通過 RS232/RS485，可以實現通訊控制，并與其他設備協調運行，完成對加熱對象特別的過程控制。
4.模塊化人性化的便捷設計——高亮度點陣顯示單元提供中文顯示
7英寸全中文觸摸顯示界面，更易于操作與讀取相關信息。可在顯示屏直接讀取溫度曲線，報警信息。裝置采用高亮度點陣顯示單元，為用戶提供中文顯示界面，顯示操作簡單，顯示界面友好。
